YTC5111高頻通道測試儀

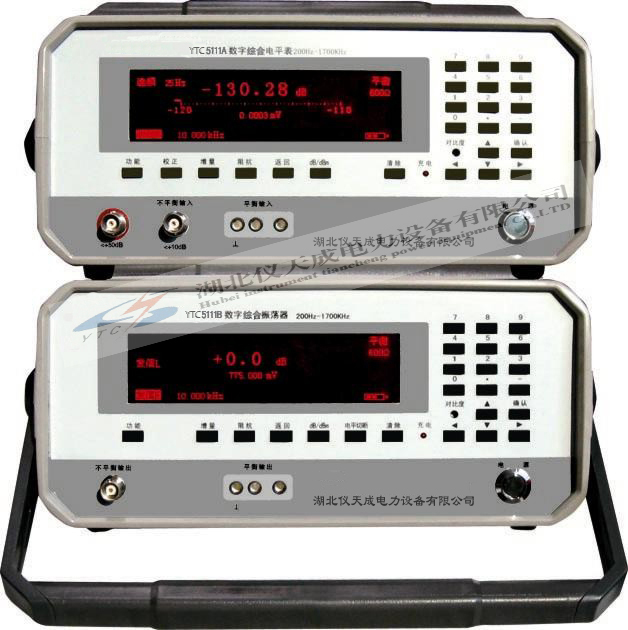

YTC5111高頻通道測試儀是集寬頻電平表、選頻電平表、雜音儀、阻抗表、頻率計于一體的多功能儀表，本儀表和YTC5111B型數字綜合振蕩器配套可組成繼電保護高頻通道自動測試儀，完成同步測量、阻抗測量、雜音測量、高頻通道近端同步、遠程自動對測等功能。

數字綜合電平表和數字綜合振蕩器可獨立使用，也可配套組成繼電保護高頻通道測試儀。適用于300路以下的平衡和同軸電纜FDM系統以及無線鏈路和衛星系統的基帶電平測量，由于振蕩器的高電平輸出（＋20dB）和電平表的高電平輸入（＋50dB）測量，儀器特別適用于電力載波和電力線保護設備的測試。電力通信結合設備高頻阻波器、結合濾波器、高頻電纜的開通維護測試。

產品別稱：通道測試儀，高頻通道測試儀，繼電保護高頻通道測試儀

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC5111A型數字綜合電平表是集寬頻電平表、選頻電平表、雜音儀、阻抗表、頻率計于一體的多功能儀表，和YTC5111B型數字綜合振蕩器配套可組成繼電保護高頻通道自動測試儀。是一種新型的全鍵盤操作、全中文界面、高清晰LCD顯示的全數字化智能儀表。
儀表頻率測量范圍200Hz～1700kHz，包括從話路到300路群路的全部頻段，分辨率1Hz，頻率精度±3×10^-6±1Hz。頻率調節全數字化，操作簡便。頻率增量調節用戶自由選擇，步進1Hz。電平測量范圍+50dB～-100dB，分辨率0.01dB。測量精度高，測量電平穩定。具有自動量程、自動電平校準、AFC、快速自動搜索、近端同步、遠程自動測量等功能。儀表采用大屏彩色液晶顯示器，顯示清晰。各種輸入阻抗適于和通信設備進行匹配測量，dB 、dBm和mV三種測量單位通過單位鍵切換直接顯示結果而不用計算。測量數據自動存貯，可以在本機查詢,也可以上傳至PC機查詢或打印。
選頻測量具有25Hz和1.74kHz兩種帶寬，良好的選擇性以及很低的固有失真，使電平表不僅僅作電平和串雜音測量，也可作波形分析。本儀表為手提便攜式結構，整體結構牢固，且體積小，重量輕，操作簡便。儀表長期使用穩定可靠，輸入電平和頻率準確度高。內置可充電鋰電池，交直流供電均可工作。電池供電時連續工作時間約4小時,電池電量過低蜂鳴器自動告警提示用戶對電池進行充電，非常適合野外現場使用。符合原電子工業部標準SJ3210“A”檔要求，環境條件符合GB 6587.1中Ⅱ組規定。

產品特征:
　　1.全數字化，高清晰大屏液晶顯示器（LCD），漢字圖形顯示，菜單式操作。
　　2.發信電平-77.9dB～+20dB具有良好的頻響和電平穩定度，輸出純度極高，是理想的高質量信號源。輸出端口設有自動保護電路，不會因強信號灌入而損壞輸出電路，特別適用于繼電保護高頻通道的測試。
　　3.收信電平測量范圍-100dB～+50dB，顯示分辨率0.01dB。
　　4.備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有dB、dBm、mV三種測量單位，可根據需要切換，直接顯示而不用換算。
　　5.具有25Hz和1.74kHz兩種選頻帶寬，良好的選擇性和極低的固有失真，使電平表不僅作電平和串雜音測量，還可作波形分析。
　　6.“AFC”功能可全頻段跟蹤被測信號，自動搜索功能快速準確地搜尋測量未知信號的電平和頻率。
　　7.儀表配套使用實現自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出。
　　8.儀表交直流兩用，內置可充電鋰電池，可連續工作4小時，功耗均小于4W。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

一、輸入頻率
1.1輸入頻率范圍
寬頻測量范圍：200Hz～1700kHz（平衡600Ω阻抗：200Hz～620kHz）。
選頻測量范圍：窄帶（B=25Hz）： 200Hz～1700kHz（平衡600Ω阻抗：200Hz～620kHz）；
寬帶（B=1.74kHz）：2kHz ～1700kHz（平衡600Ω阻抗：2kHz～620kHz）。
1.2頻率調節
數字鍵盤輸入或增量步進調節，步長用戶根據需要設定，最小步長1 Hz。AFC全頻段跟蹤，捕捉范圍：B=25Hz時，±50Hz； B=1.74kHz時，±500Hz。
1.3頻率顯示：液晶字符顯示，分辨率1Hz。

二、頻率誤差：工作條件下： ±3×10^-6±1Hz。
2.1輸入電平
測量單位：dB、dBm、mV；
功率電平（dBm）以1mW為基準；電壓電平（dB）以0.775V為基準。
2.2電平測量范圍
相對于固有噪音，可測電平范圍見表1。
表1 電平測量

輸入		選頻測量		寬頻測量
輸入		B=25Hz	B=1.74kHz	寬頻測量
不平衡	75Ω	－90dB～+10dB －80dBm～+20dBm	－80dB～+10dB －70dBm～+20dBm	－50dB～+10dB －40dBm～+20dBm
	高阻（∞）	－90dB～+10dB	－80dB～+10dB	－50dB～+10dB
	高電平（～30kΩ）	－50dB～+50dB	－40dB～+50dB	－10dB～+50dB
平衡	600Ω	－90dB～+10dB	－80dB～+10dB	－50dB～+10dB
	150Ω	－90dB～+10dB －84dBm～+16dBm	－80dB～+10dB －74dBm～+16dBm	－50dB～+10dB －44dBm～+16dBm
	高阻(∞)	－90dB～+10dB	－80dB～+10dB	－50dB～+10dB

B=25 Hz,最小可讀電平－110dB；寬頻測量，最小可讀電平－60dB。
2.3電平顯示器
帶有符號位的液晶字符顯示，分辨率0.01 dB。

三、電平測量誤差
3.1 具有0 dB電平自校功能。在任意工作狀態下，按“校準”鍵，能自動校準各種測量帶寬的0 dB電平。
3.2 0dB電平誤差：頻率10 kHz、600Ω阻抗，經校準后，在基準條件下：±0.1 dB；在工作條件下：±0.25 dB。
3.3 電平線性誤差：以10 kHz、600 Ω、0 dB為準，電平線性誤差應符合表2的要求。
表2 電平線性誤差

選頻測量 (B=25Hz)	電平范圍	+10dB～-70dB	＜-70dB～-90dB	不平衡高電平
				+50dB～-50dB
	基準條件	±0.25dB	±0.4dB	±0.4dB
	工作條件	±0.35dB	±0.5dB	±0.5dB
寬頻測量	電平范圍	+10dB～－50dB
	基準條件	±0.2dB
	工作條件	±0.3dB

3.4 頻率響應誤差：基準10 kHz，輸入電平與固有噪音電平比≥40dB，頻響誤差應符合表3的要求。
表3 頻率響應誤差

頻率范圍	<300Hz	300Hz～620kHz	>620kHz～1700kHz
基準條件	±0.4dB	±0.25dB	±0.3dB
工作條件	±0.5dB	±0.35dB	±0.4dB

3.5 阻抗轉換電平誤差：以10 kHz、600Ω、0dB為基準，各阻抗轉換誤差：基準條件下±0.2dB，工作條件下±0.3dB。
3.6 任意電平誤差：在基準條件下，輸入電平不低于－70dB，頻率300Hz～620kHz范圍，任意頻率與任意電平上的誤差：±0.4dB。

四、機內固有噪音
在工作條件下機內固有噪音比最低可測電平低20dB。
即：B=25 Hz：＜－110 dB；
B=1.74kHz：＜－100 dB。

五、自動搜索功能
全頻段搜索時間：B=1.74kHz，約3分鐘；
最低可搜索電平：－80dB；
高低電平門限：54dBc。

六、電平測量穩定度
在基準條件下，以10 kHz、600Ω、0dB為基準，不經校準，應符合表4規定。
表4 電平測量穩定度

試驗項目	寬頻測量電平顯示器變化	選頻測量電平顯示器變化
電源電壓變化±10%	±0.1dB	±0.1dB
連續工作7h	±0.2dB	±0.4dB

連續工作7h后，經校準，0dB電平誤差應符合3.4.2 的規定。

七、頻率選擇性
在工作條件下，相對于0dB電平測試應符合表5的要求。
表5 頻率選擇性

選擇性	≤0.5dB 通帶	3dB帶寬	≥60dB阻帶
窄帶（B=25Hz）	±3Hz	約24Hz	±250Hz
寬帶（B=1.74kHz）	±400Hz	約1450Hz	±2kHz

八、中頻衰減
電平表第1中頻fФ1=4.002 MHz,第二中頻fФ2=2 kHz?；鶞?zhǔn)條件下，中頻衰減均應大于或等于60dB；工作條件下，帶內中頻衰減應大于或等于60dB。

九、鏡象頻率衰減
在工作條件下，帶內鏡象頻率衰減應大于或等于70dB。

十、固有失真衰減
在工作條件下，B=25Hz，二、三次諧波失真衰減（ak2、ak3）均應大于或等于60dB。

十一、輸入阻抗
11.1 標稱值：不平衡輸入可選擇75Ω，∞ ；不平衡高電平輸入≈30kΩ；
平衡輸入可選擇：600Ω、150Ω、∞。
輸入插座：同軸不平衡插座；三芯平衡插座。
11.2回波損耗
在工作條件下，不平衡75Ω阻抗，在整個工作頻帶內回波損耗應大于30dB。

十二、輸入縱向干擾衰減
在工作條件下，各平衡阻抗檔，f ≤620kHz，輸入縱向干擾衰減大于或等于40dB；f ＞620kHz, 輸入縱向干擾衰減大于或等于30dB。

十三、顯示器
LCD 圖形液晶顯示器視域尺寸：分辨率320×80 ，有效顯示面積135mm×40mm。
頻率顯示分辯率：1Hz；
電平顯示分辯率：0.01dB；

十四、同步測量
與YTC5111B型數字綜合振蕩器組成雙機近端同步。
通過9針RS232交叉串行口線連接兩儀器，由數字綜合電平表控制數字綜合振蕩器的輸出頻率，進行統一調整測試

十五、自動測量
在選頻表自動測量屏，設置增量后，頻率按增量自動增減。

十六、RS232C串行輸出口
通過9針RS232串行插座與PC機連接或YTC5111B型數字綜合振蕩器連接。

十七、自動對測
起始頻率、增量、發信電平及阻抗可主動設置，最多可連續測量500個頻率點。每頻率點測量時間約4s。

十八、雜音測量
等效雜音帶寬1.74kHz

十九、阻抗測量
頻率范圍：40kHz～500kHz，可手動或自動步進測量；
測量范圍：20Ω～1200Ω（模值）；
測量誤差：±10％。

二十、環境條件適應能力符合GB6587.1中Ⅱ組儀器的要求。

二十一、電磁兼容性符合GB∕T18268-2000的規定。

二十二、可靠性：平均無故障工作時間（MTBF）：3000h。

二十三、電源為交流市電220V±10％（50Hz±5％）外置＋9.5V/2.5A AV/DC適配器和內置鋰電池兼供，鋰電池連續供電時間約4小時。電池電量過低蜂鳴器自動告警。

應用領域 APPLICATION FIELD

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
儀器主機	1臺
同軸統調線	1根
同軸測試線	1根
平衡測試線	1根
RS232串口線	1根
阻抗測試線	1根
同軸3通Q9	1個
電源適配器	1套
配套光盤	1張
產品說明書	1份
產品合格證	1份
產品保修卡	1張
