YTC405 瓦斯繼電器校驗儀

YTC405型瓦斯繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的專用設備。
采用了小型化的設計，控制部分外殼采用鋁合金閥，更適用于現場檢測
功能中加入了壓力釋放閥的密封性能檢測程序，使整機檢測功能達到規范要求

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC405型瓦斯繼電器校驗儀是一種電力變壓器用氣體繼電器流速定值、容積值、密封壓力，壓力釋放閥開啟、關閉檢測的專用設備。該檢測儀采用了先進的微控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速定值，以達到檢測氣體繼電器重瓦斯保護動作；采用高精度容器結合微壓傳感器，檢測氣體繼電器內部排除液體體積方法計算出輕瓦斯容積值；通過模擬變壓器內部故障時壓力釋放閥保護動作過程，檢測壓力釋放閥開啟性能檢測、關閉性能檢測、密封性能檢測.

產品特征:
1. 流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。

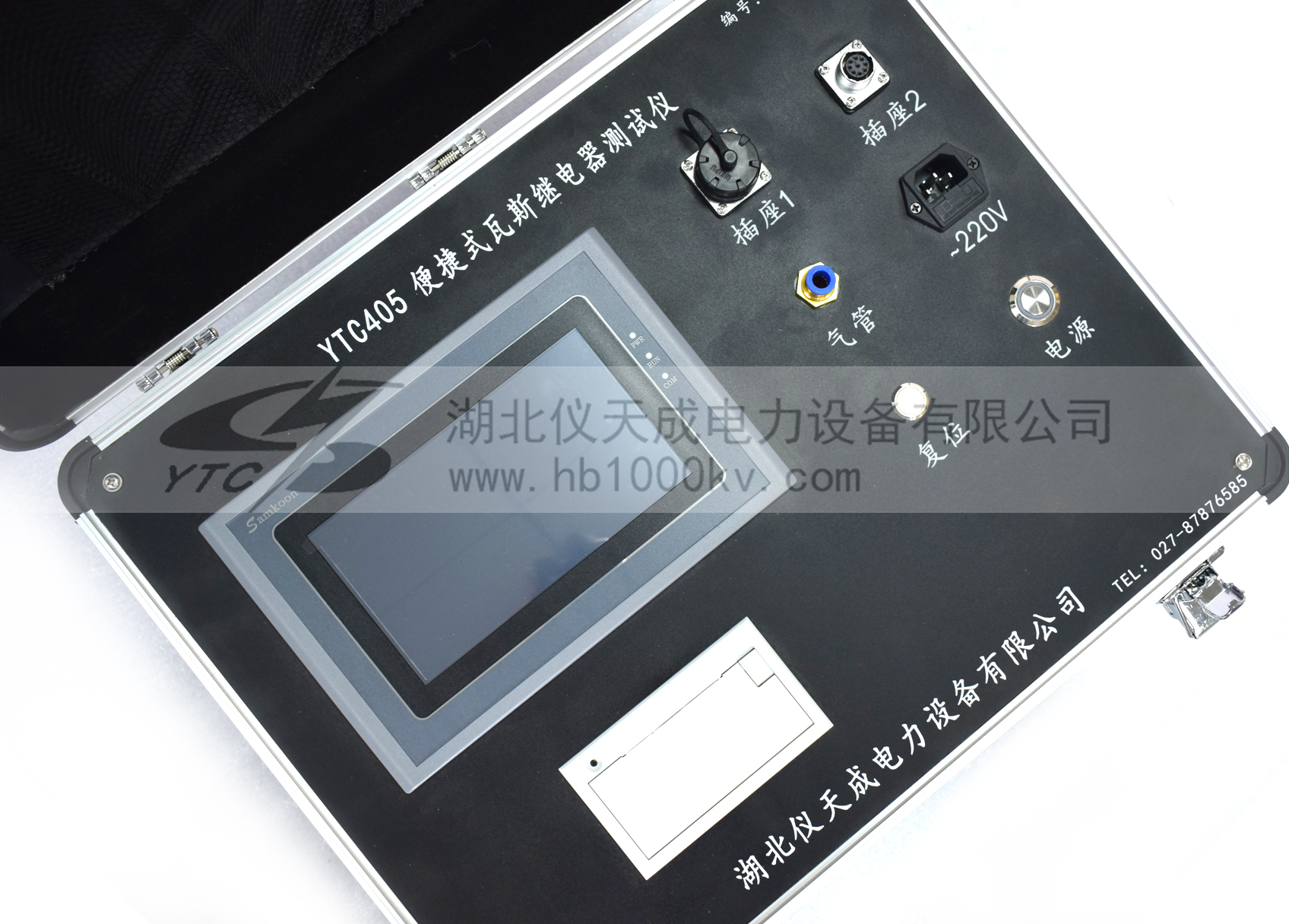

2.本測試儀自動化程度高，采用高性能彩色觸摸屏，操作簡單，一目了然，操作試驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。
3.本測試儀技術性能完全可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。
4.本校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。

產品別稱：氣體繼電器校驗儀、氣體繼電器壓力釋放閥校驗儀、瓦斯繼電器檢測儀、瓦斯繼電器校驗臺、氣體繼電器測試儀，瓦斯繼電器校驗儀。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

瓦斯繼電器	流速試驗: Φ25: 0 ~ 2.0m/s Φ50: 0 ~ 2.0m/s Φ80: 0 ~ 2.0m/s
	最小分辨率:0.01m/s 精度0.5級
	密封性試驗：100~150Kpa，最小分辨率1 Kpa，精度1.5級，時間:1分鐘，5分鐘，10分鐘，60分鐘
試驗介質	瓦斯繼電器試驗介質為變壓器油
電源	AC220v 50HZ，功率240W

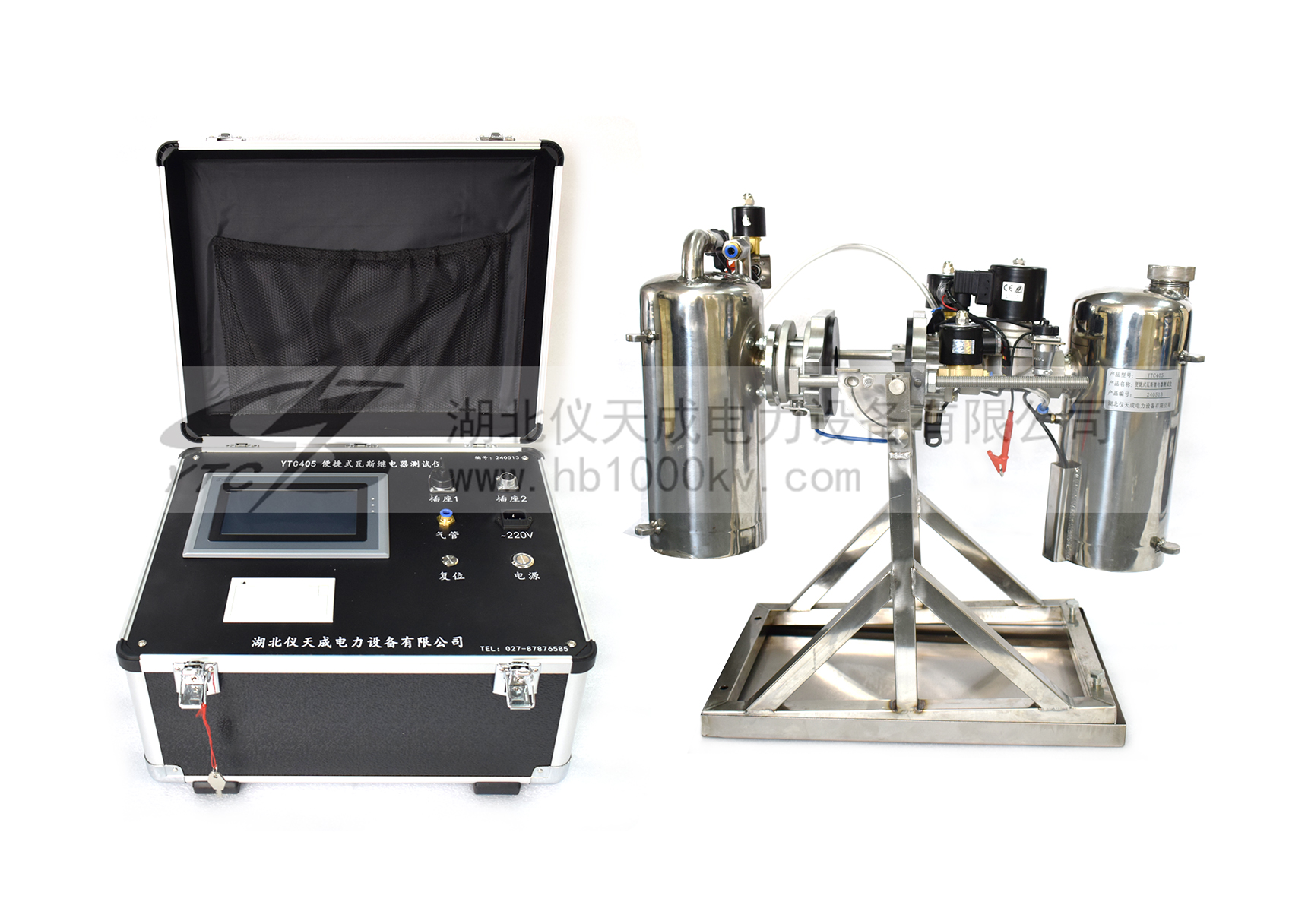

儀器箱	由于本產品的整機集成化程度高，產品共有兩只鋁合金箱組成

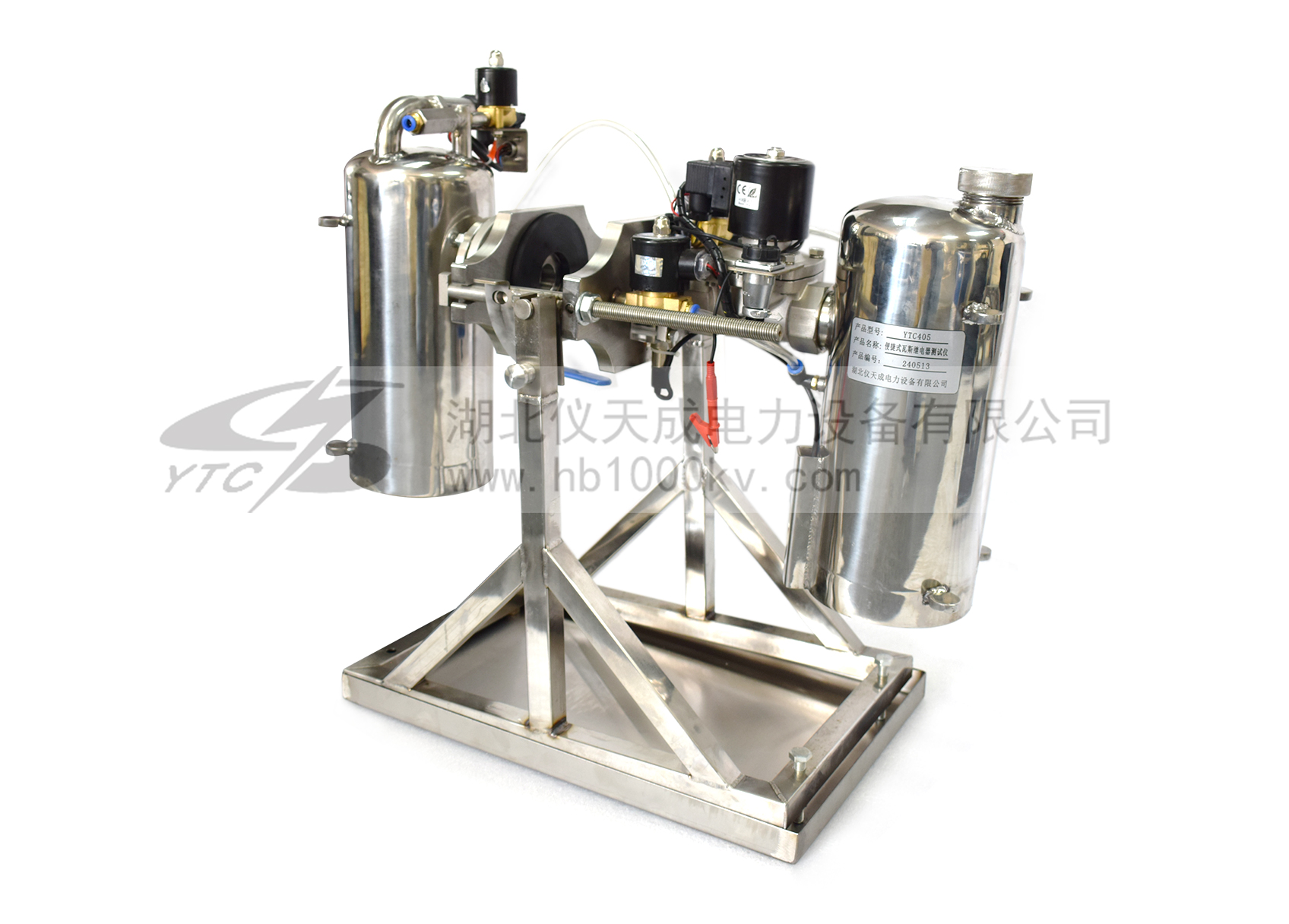

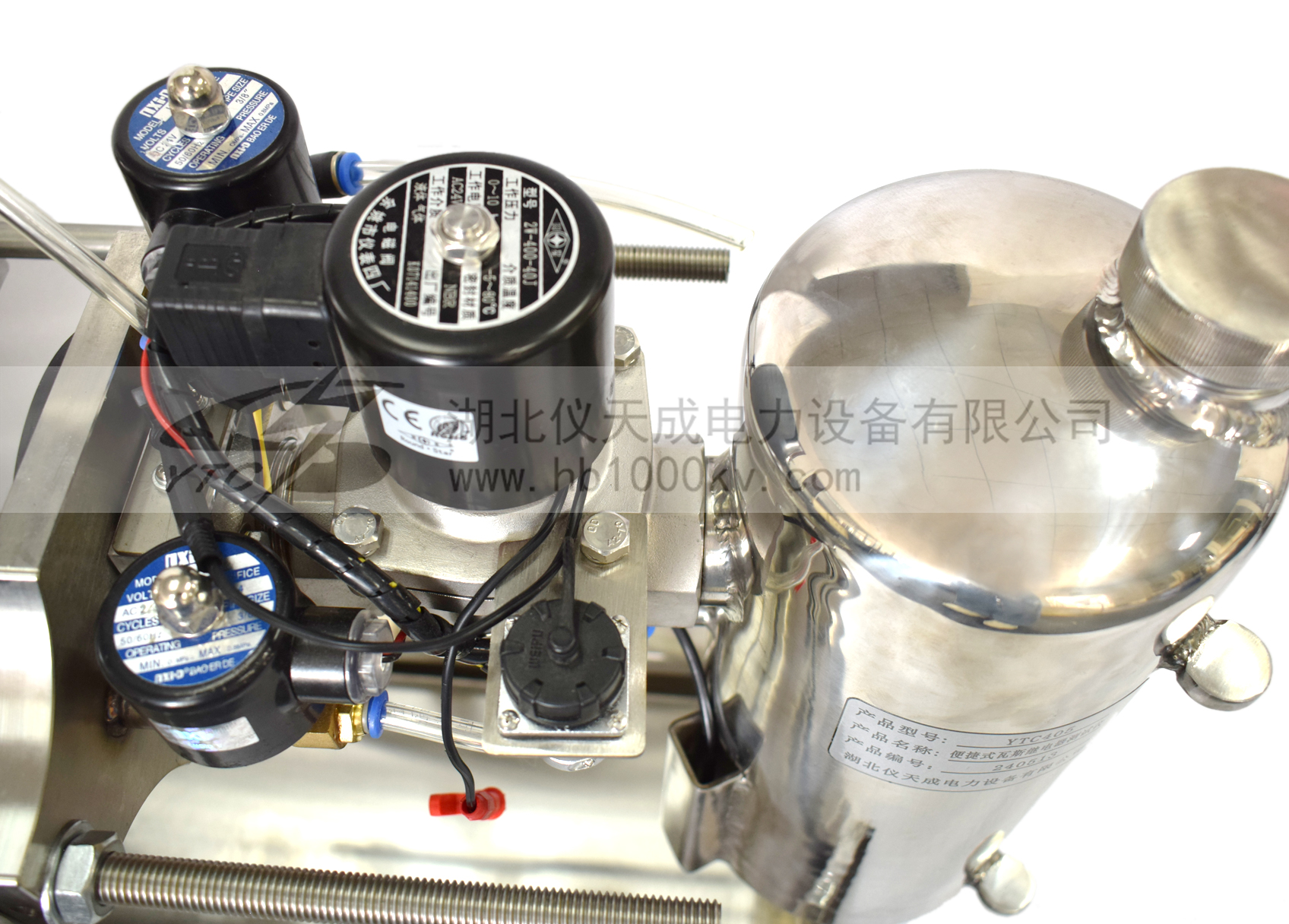

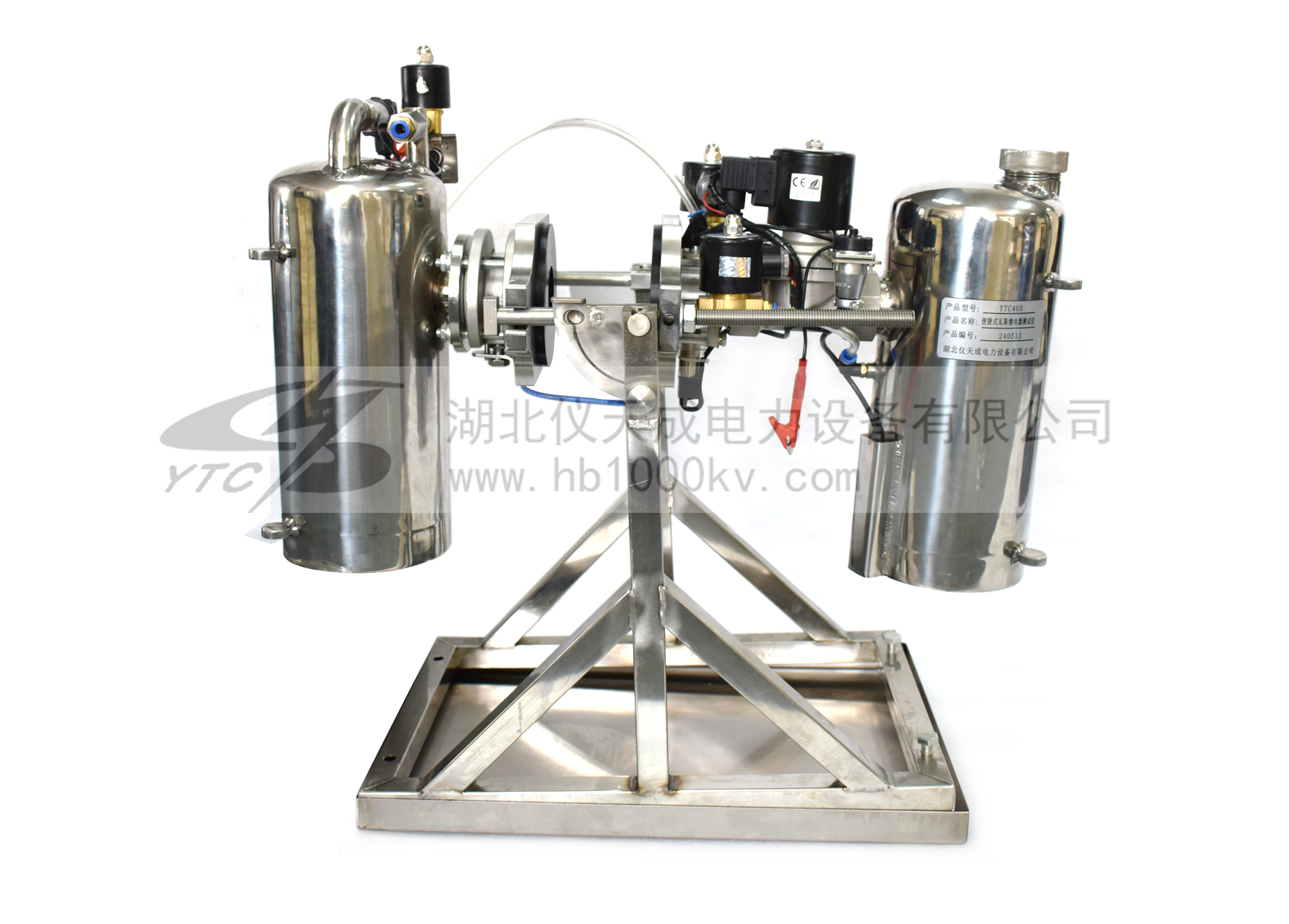

	瓦斯繼電器校驗儀（機械部分）：外型尺寸：70×30×60cm,重量35kg

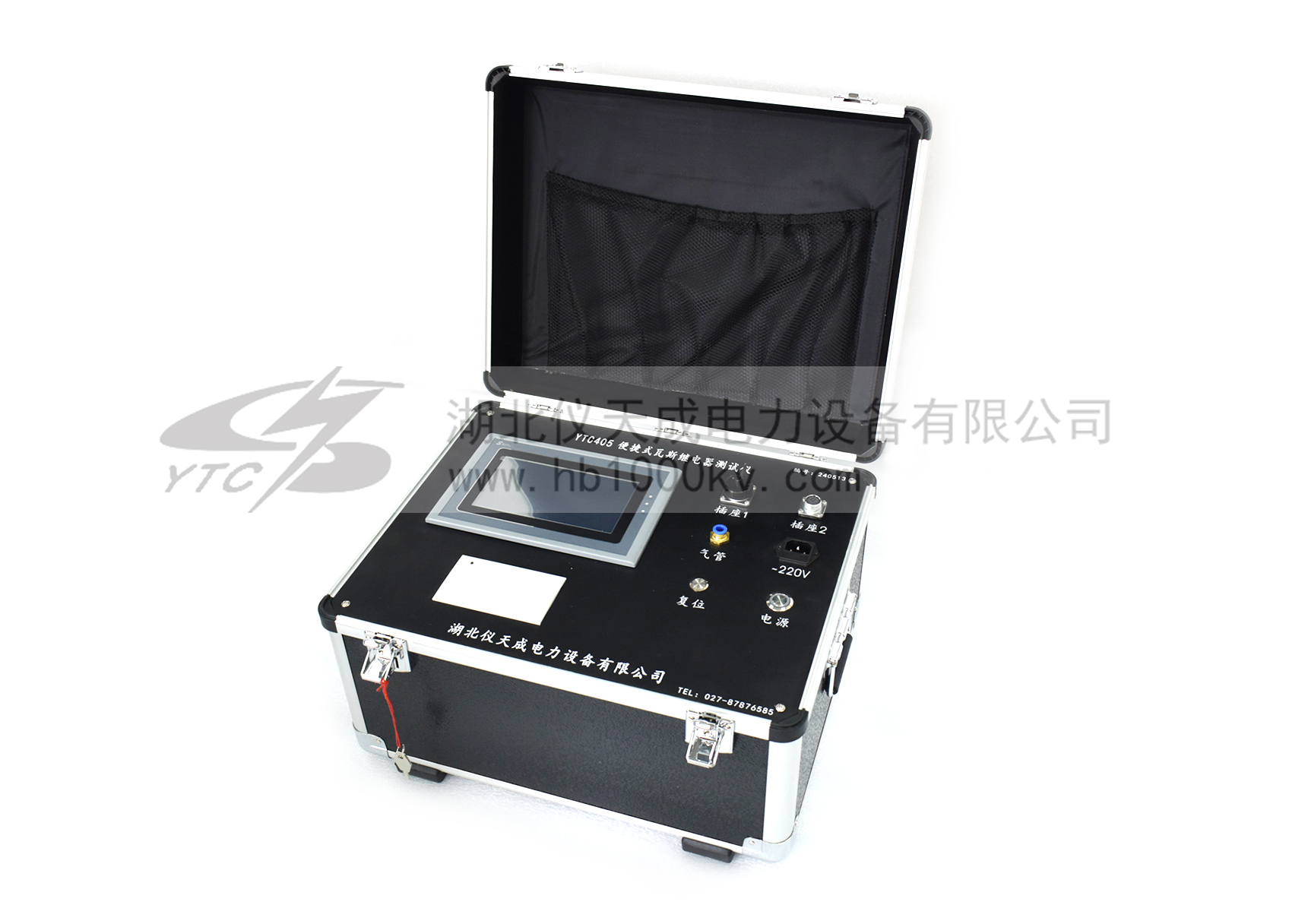

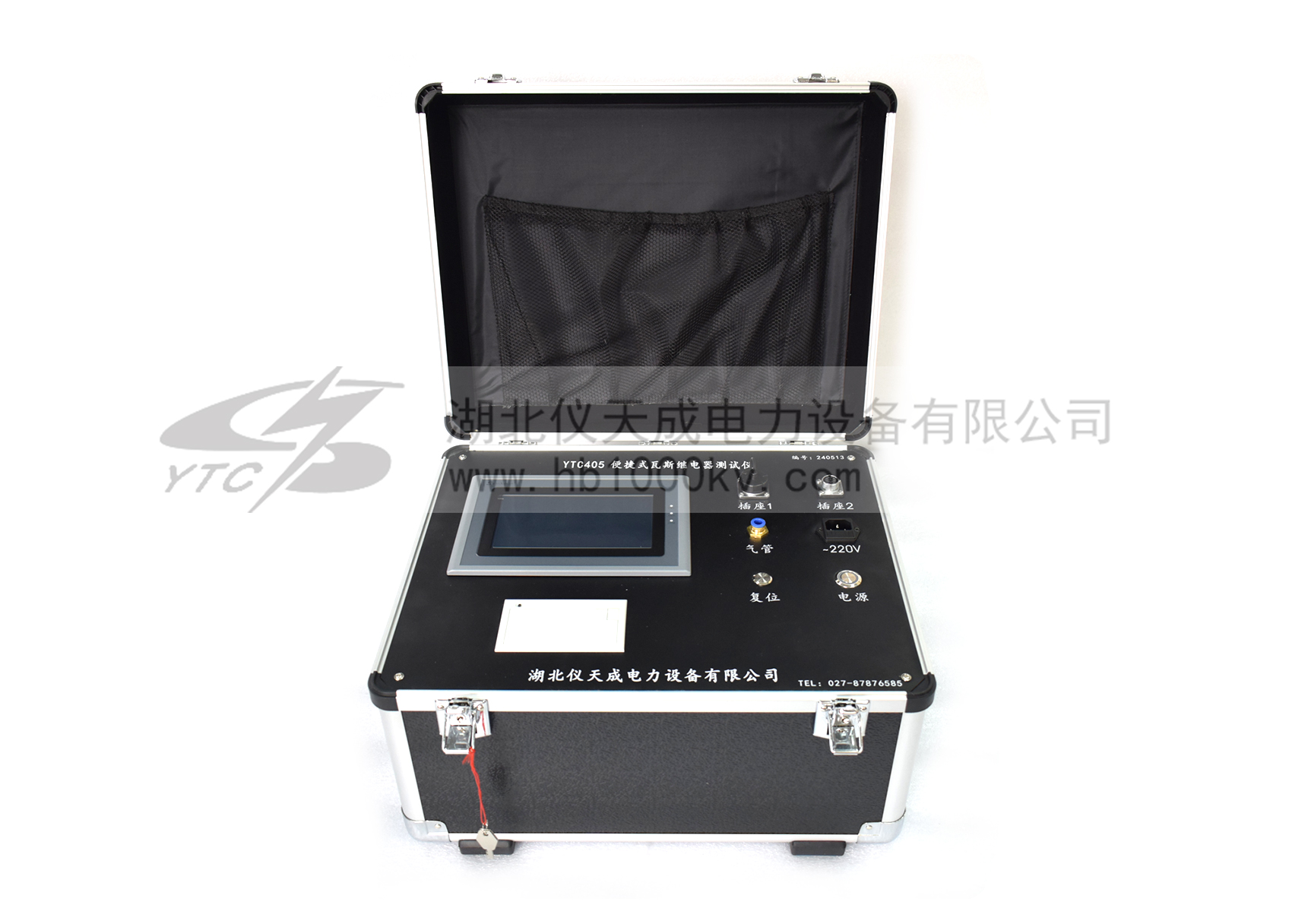

	彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg
