YTC630G電纜路徑儀

我司研發的YTC630G電纜路徑儀是主要用于供、用電部門快速搶修，快速查找地下管線故障的高科技儀器。解決了多年來困擾供電部門帶電尋徑的問題，解決了故障管線準確路徑尋測難的問題，開辟了金屬管線尋徑新領域。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：

YTC630G系列地下管線探測儀能在非開挖的情況下，對地下管道、電纜、光纜進行精確定位和埋土深度測量，精確查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器、藍牙無線通訊、GPS定位、專業數據分析軟件自動成圖、檢測報告自動生成等最先進技術，具有超強抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。

YTC630G電纜路徑儀主要應用于城市供電局、縣電力局、鐵路供電段、大中型企業（石油、化工、煤礦、電廠、鋼廠）、院校、物業小區、城市路燈、高速公路、通信維護等部門，為供、用電部門快速搶修、快速查找地下管線發揮著巨大的作用。

產品特點：

（一）功能多

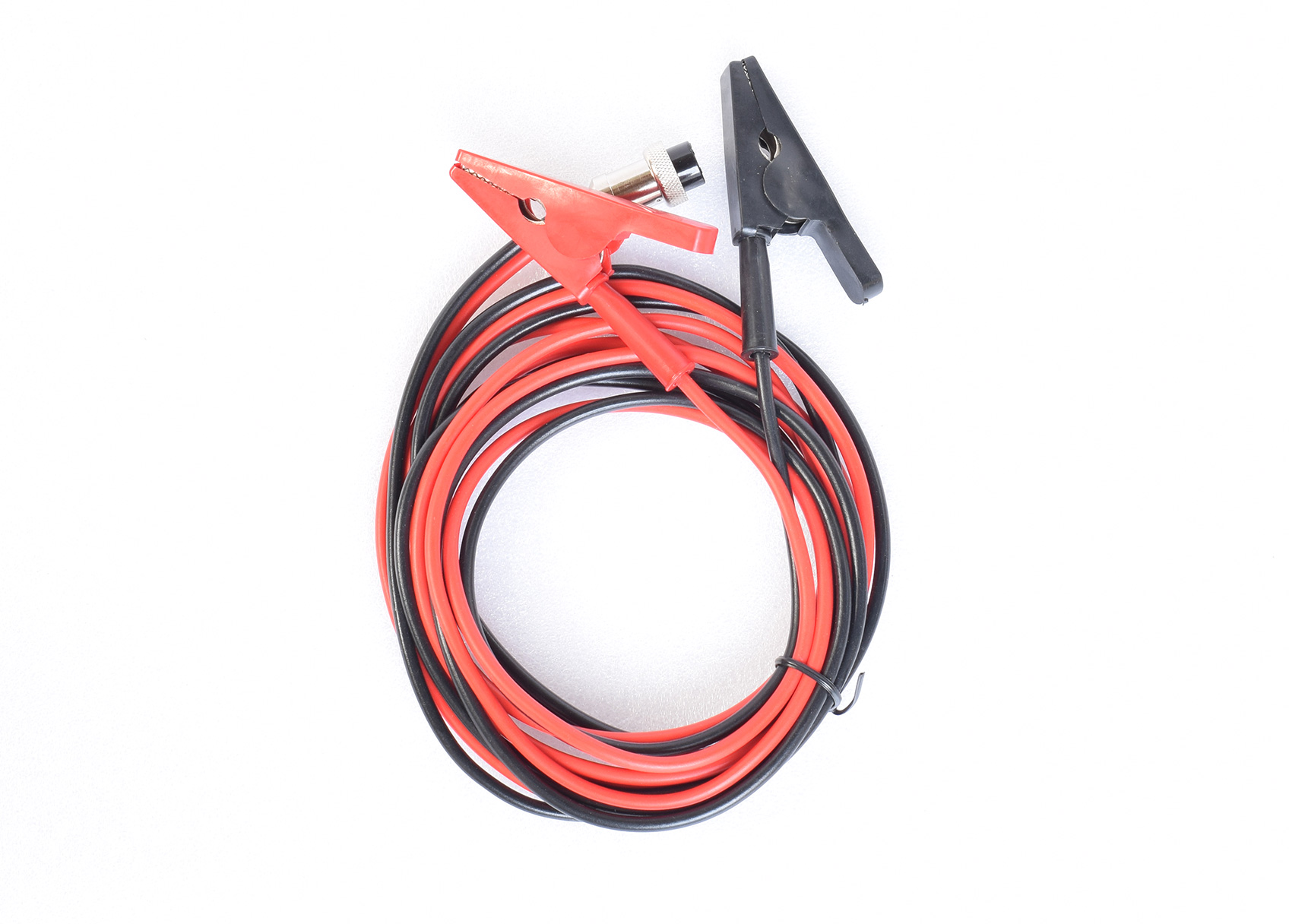

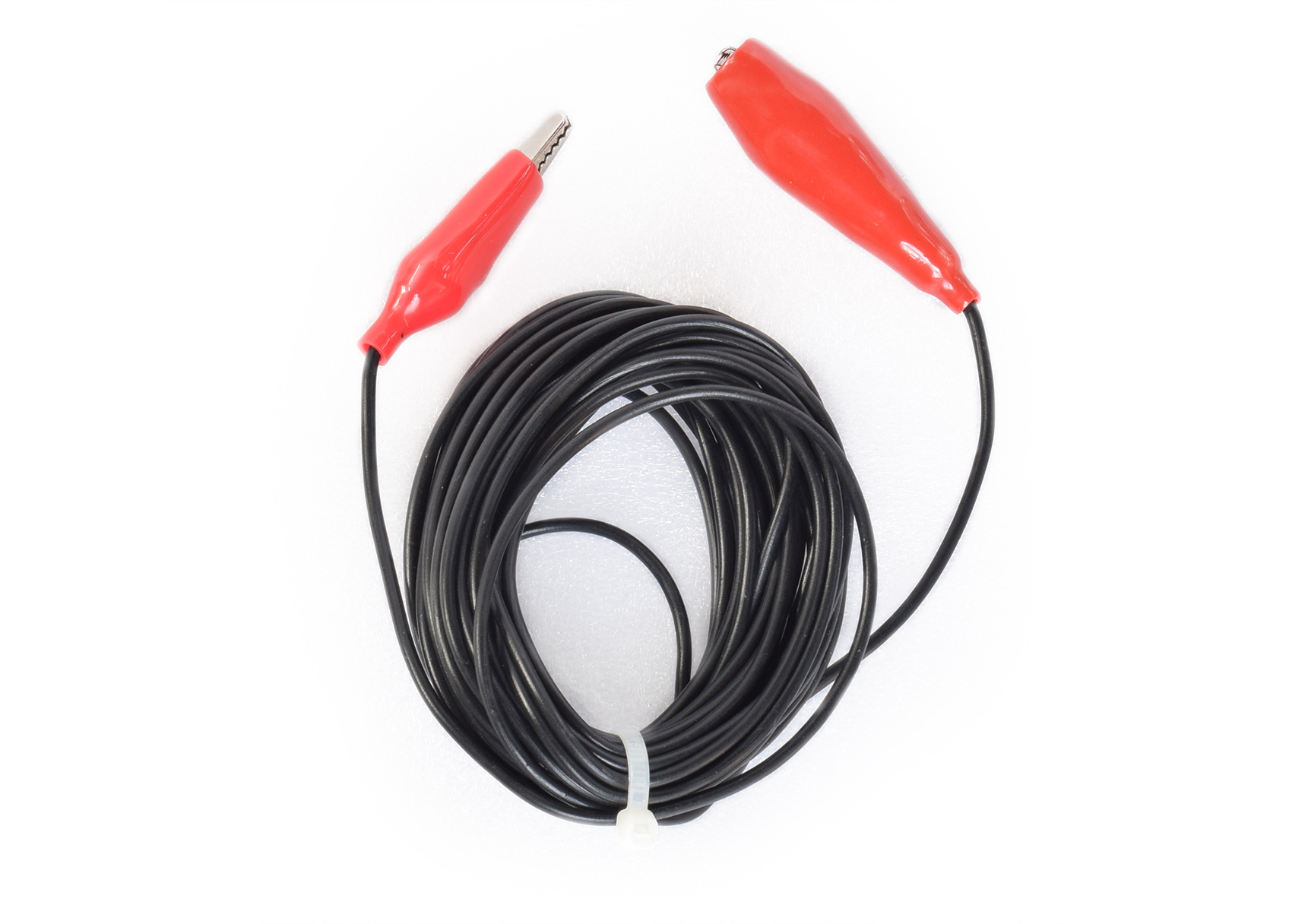

1、發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。
2、接收機功能: 用于對地下管道、電纜的位置、走向、埋深及管中電流測量。
3、左右定位箭頭指示目標管線位置，定位快速、精確；前后箭頭和dB值指示防腐層破損點的位置及大小。
4、具有背光功能，適合夜間搶險使用。
5、YTC630G系列接收機特有功能: 用于故障（管道故障是指外防腐層破損，電纜故障是指外護層損壞）定位, 檢測地下管線的絕緣破損情況。
6、電流測量：測量發射機施加到被測管線上的電流。
7、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。

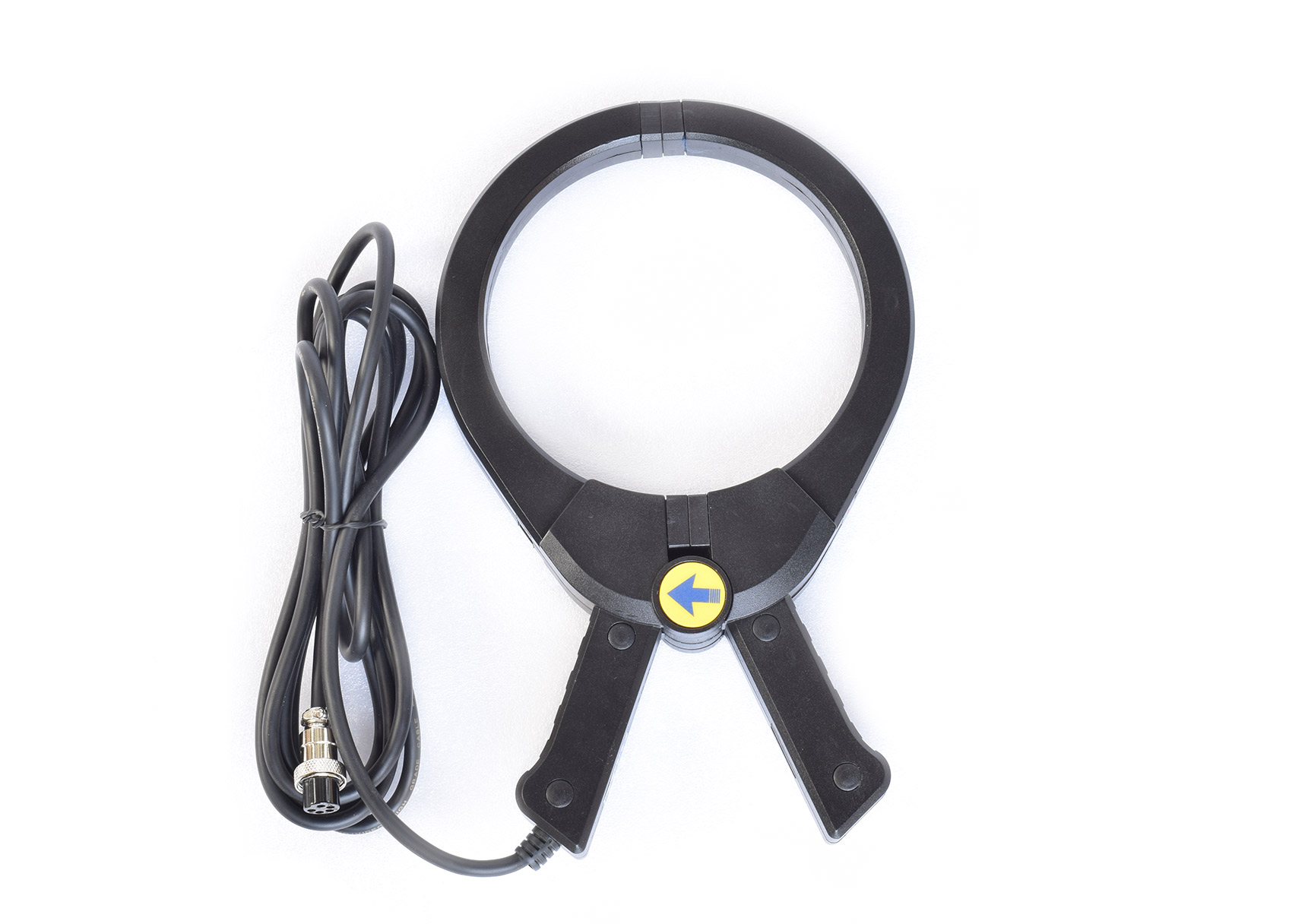

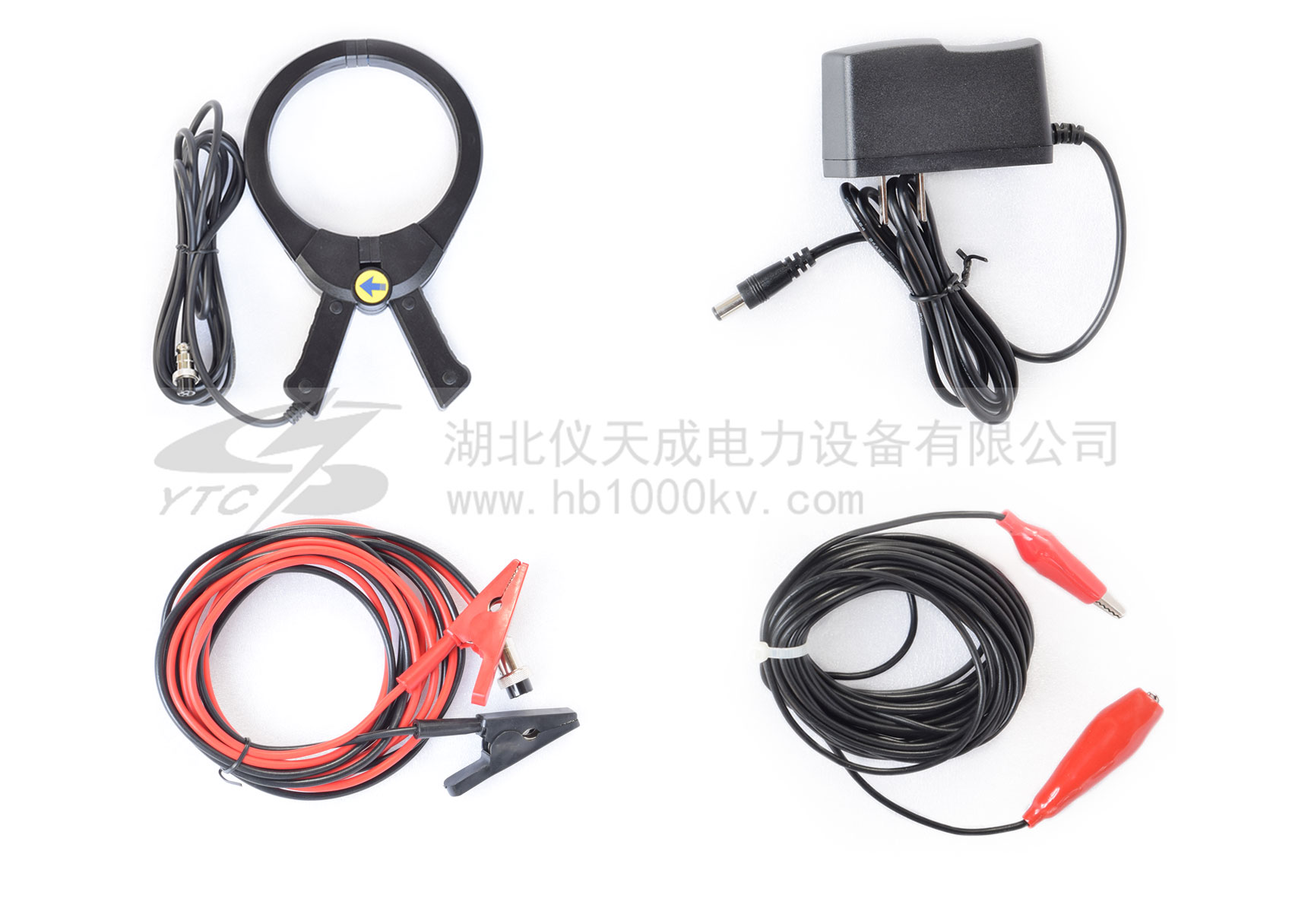

8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。
(二)定位精度高
多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的精確度。
1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量或水平梯度的變化, 據其最大值的位置來定位;
2、極小值法: 用谷值模式, 通過測定垂直分量的變化, 據其最小值的位置來定位。
(三)測深方法多
具有多種測深方法可任意可選,并可相互驗證。
1、雙水平線圈直讀法；
2、單水平線圈80%法、50%法;
3、45度法。
(四)抗干擾性強
1、觀測參數多: 既可測水平分量、垂直分量又可測水平梯度。
2、發射功率大: 發射機輸出功率達10W且連續可調,根據需要任意選擇。
3、工作頻率多:
發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。
接收機頻率：無線電、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。（型號不同，頻率稍有不同）
根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。
(五)操作簡便
1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。
2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到最佳，測深完畢自動恢復到測深前的工作模式。
(六)連續工作時間長, 使用成本低
發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供電需要, 并可循環使用,大大降低了檢測成本。
（七）發射機交直流兩用

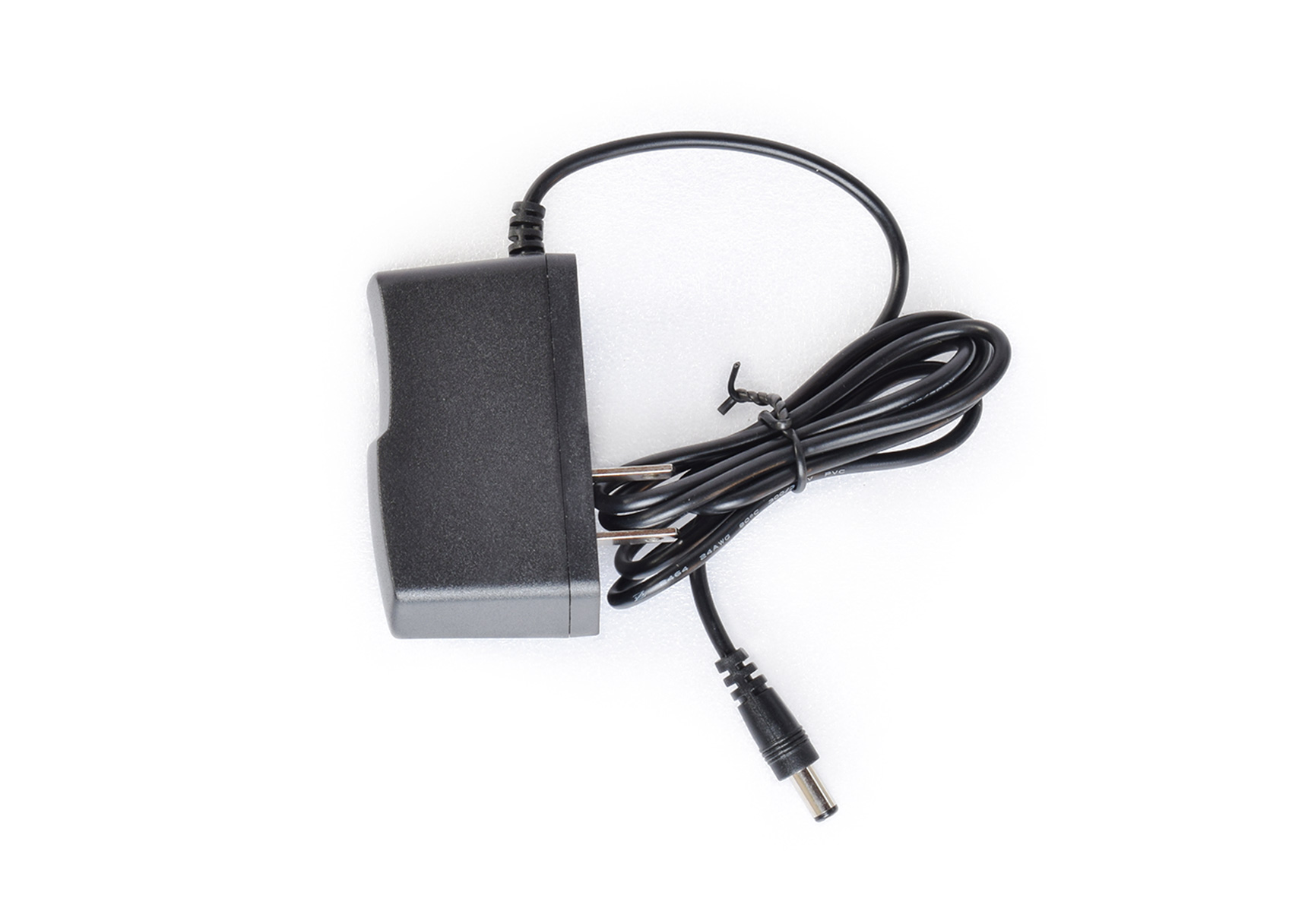

正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。

產品別稱：電纜路徑儀、電纜路徑探測儀、電纜管線儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

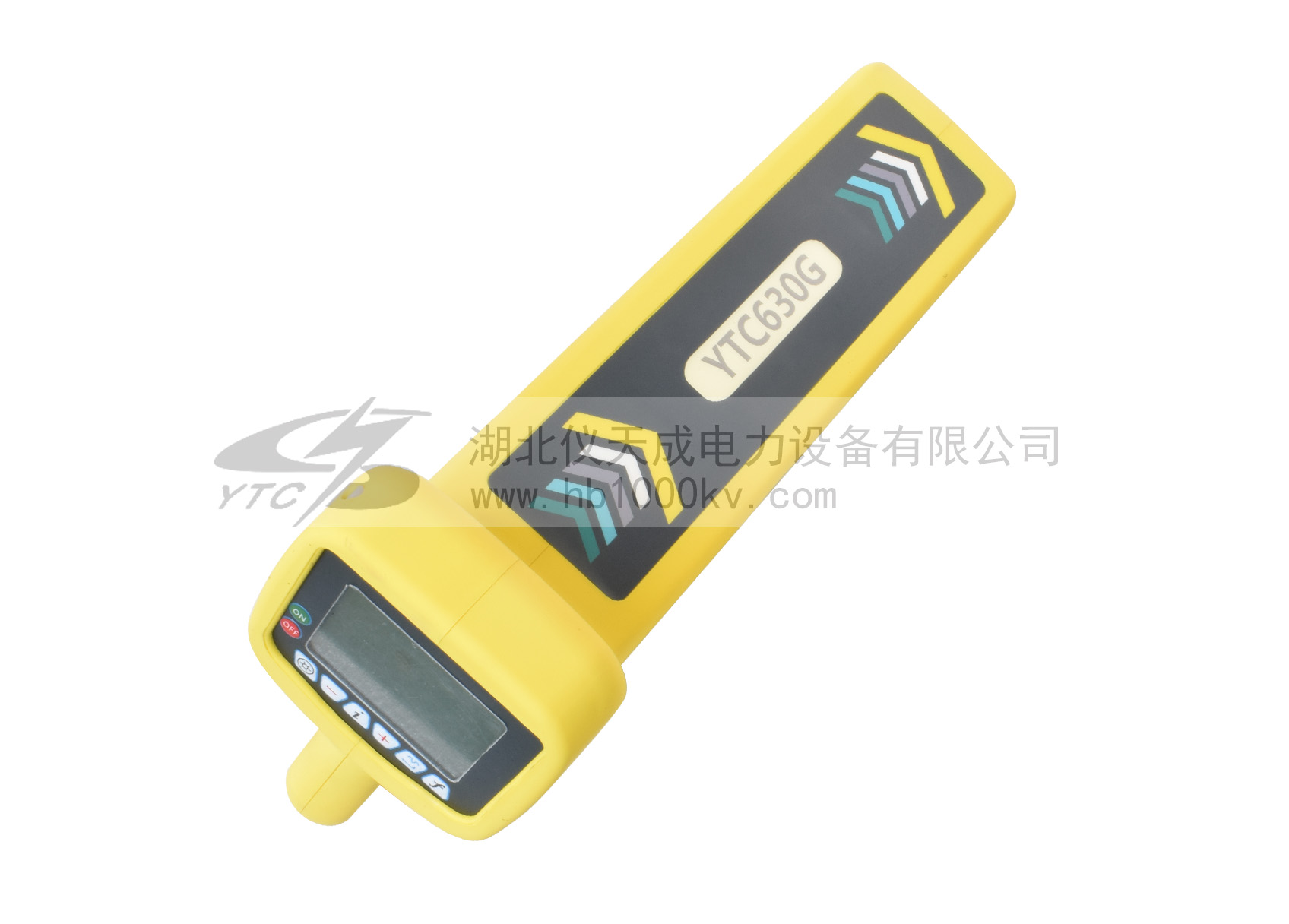

（一）接收機參數

定位精度	深度的±5％
深度測量精度	深度的±5％（無鄰近管線干擾）
電流測量精度	實際電流的±5％
深度測量范圍	＜6米
工作模式	谷值法、峰值法、寬峰法、峰值箭頭法
工作頻率	無線電、50Hz、100Hz、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz（工作頻率根據產品的規格型號不同而略有差異）
工作溫度	-20℃～＋50℃
電池	7.4V鋰電
外形尺寸	595mm×136mm×238mm
重量	1.6Kg（包括電池）

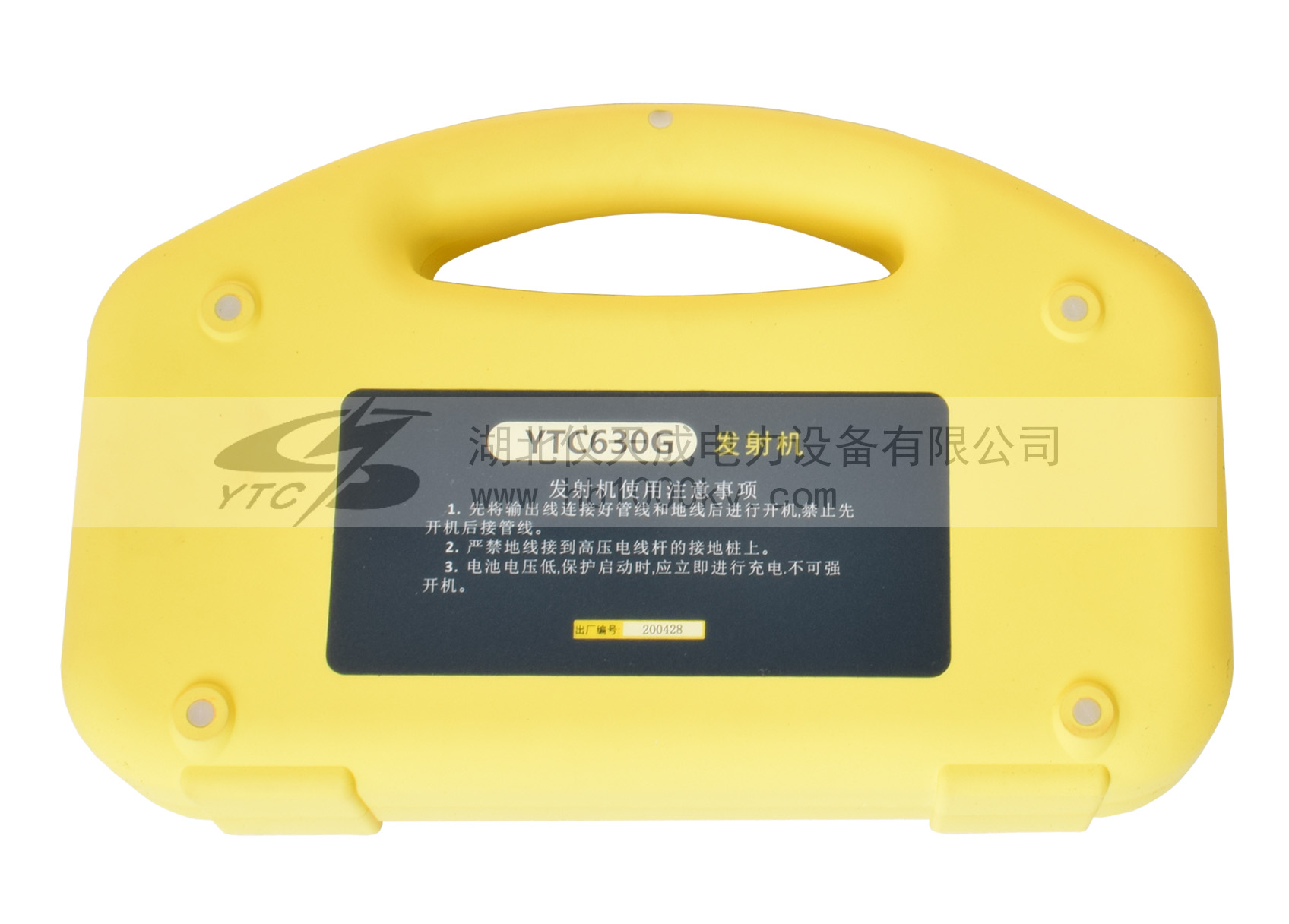

(二)發射機參數

輸出功率	10W
工作頻率	128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz （工作頻率根據產品的規格型號不同而略有差異）
工作模式	直連、感應和夾鉗三種模式自動轉換
電池	14.8V內置鋰電池組
工作溫度	-20℃～＋50℃
外形尺寸	348mm×228mm×84mm
重量	2.5Kg（包括電池）
